Seviye Göstergeleri: Özellikleri, Çalışma Prensibi ve Kullanım Alanları
Camlı seviye göstergeleri, birleşik kaplar prensibine göre bir tank içindeki sıvı seviyesini görsel olarak izlemek için kullanılan, hassas ve güvenilir bir seviye kontrol ekipmanıdır. Endüstriyel uygulamalarda sıvı seviyesinin anlık takibini sağlayarak hem güvenlik hem de operasyonel verimlilik sunar. Peki, camlı seviye göstergeleri nasıl çalışır ve hangi özelliklere sahiptir? İşte detaylar:
Camlı Seviye Göstergeleri Nedir?
Camlı seviye göstergeleri, bir tank içindeki sıvı seviyesini görsel olarak izlemek için kullanılan, alt ve üst flanşlarla monte edilen seviye kontrol cihazlarıdır. Bu göstergeler, birleşik kaplar prensibine göre çalışır ve tank içindeki sıvının seviyesi, gösterge camında doğrudan gözlemlenebilir.

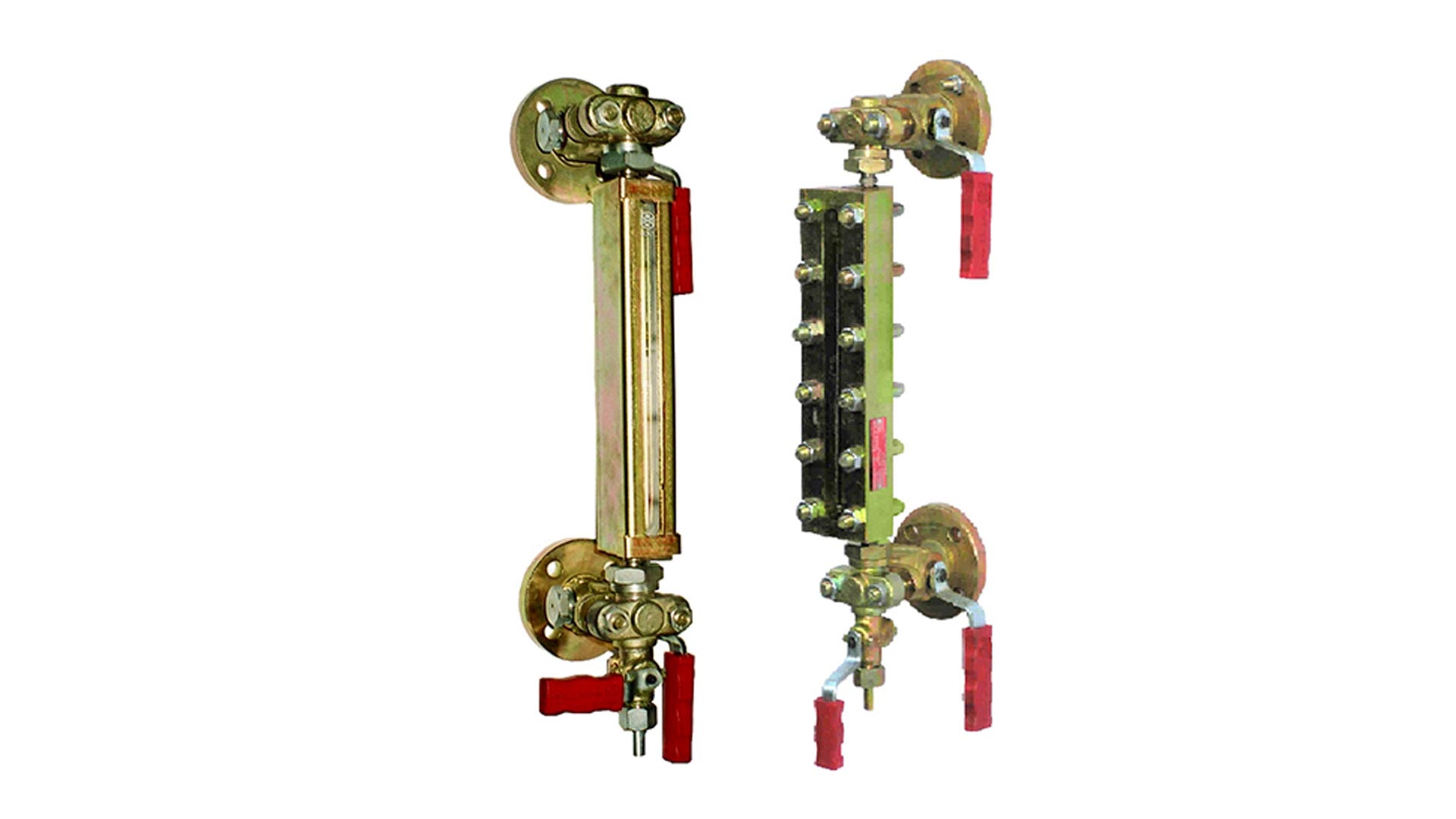

Camlı seviye göstergeleri, kullanım alanına ve akışkan özelliklerine bağlı olarak iki farklı tipte üretilir:
- Refleks Tipi: Tek camlı ve prizmatik kanallı bir tasarıma sahiptir.
- Transparent Tipi: İki camlı ve yüksek basınca dayanıklı bir yapıya sahiptir.
Çalışma Prensibi
- Refleks Tipi Seviye Göstergeleri:
Bu tip göstergelerde, akışkan tarafına bakan yüzey prizmatik kanallarla donatılmıştır. Gelen ışık, sıvı fazında yutulurken gaz fazında geri yansır. Bu optik fark, sıvı seviyesinin net bir şekilde görülmesini sağlar. - Transparent Tipi Seviye Göstergeleri:
Buhar ve yüksek basınçlı uygulamalarda tercih edilir. İki karşılıklı camdan oluşur ve camlar genellikle mika kalkanlarla korunur. Sıvı seviyesinin görülebilmesi için arka taraftan aydınlatma yapılması gerekir.
Kullanılan Malzemeler
- Camlar:
Camlı seviye göstergelerinde kullanılan camlar, borosilikat camlardır. Bu camlar:- Yüksek sıcaklıklara dayanıklıdır.
- Isıl şoklara karşı dirençlidir.
- Uzun ömürlü bir kullanım sunar.
- Islak Parçalar:
Akışkanın özelliklerine bağlı olarak karbon çelik veya paslanmaz çelik malzemeler tercih edilir.
Seviye Göstergelerinin Teknik Özellikleri
- Montaj Özellikleri:
Alt ve üst flanşlar ile tank sistemine kolayca entegre edilir. Montaj sırasında kesme vanası ve drenaj vanası gibi ekipmanlar da birlikte temin edilir. - Çeşitli Gözetleme Mesafeleri:
İhtiyaçlara göre istenen gözetleme mesafesine uygun olarak üretilir. - Dayanıklılık:
Transparent tip göstergeler, mika kalkan koruması sayesinde yüksek basınç ve sıcaklıklara karşı dayanıklıdır. - Aydınlatma:
Transparent tip göstergelerde sıvı seviyesinin net bir şekilde görülebilmesi için arka taraftan aydınlatma yapılması gerekir.
Camlı Seviye Göstergelerinin Avantajları
- Doğrudan Görsel İzleme:
Tank içindeki sıvı seviyesi, net bir şekilde izlenebilir. - Yüksek Dayanıklılık:
Borosilikat cam ve paslanmaz çelik malzeme sayesinde zorlu çalışma koşullarına uygunluk sağlar. - Çok Yönlü Kullanım:
Hem refleks hem de transparent tipleri sayesinde farklı basınç, sıcaklık ve akışkan özelliklerine uyum sağlar. - Kolay Montaj ve Entegrasyon:
Alt ve üst kesme vanaları ile birlikte temin edilen bu göstergeler, kolayca sisteme entegre edilebilir.
Kullanım Alanları
Camlı seviye göstergeleri, endüstriyel ve ticari uygulamalarda geniş bir kullanım alanına sahiptir. Başlıca kullanım alanları şunlardır:
- Kimyasal İşleme Tesisleri: Tanklarda sıvı seviyesinin izlenmesi için.
- Enerji Üretim Tesisleri: Buhar kazanlarında sıvı seviyesinin kontrolü için.
- Gıda ve İçecek Endüstrisi: Sıvı depolama tanklarında hassas seviye ölçümü için.
- Petrokimya Endüstrisi: Yüksek sıcaklık ve basınca dayanıklı sıvı izleme sistemlerinde.
Seviye Göstergelerinin Doğru Seçimi
Seviye göstergesi seçerken şu faktörler dikkate alınmalıdır:
- Sıcaklık ve Basınç Değerleri: Camın dayanabileceği maksimum sıcaklık ve basınç değerleri belirlenmelidir.
- Akışkan Özellikleri: Kimyasal özellikler, pH seviyesi ve korozyon riski göz önüne alınmalıdır.
- Gözetleme Mesafesi: Tankın boyutuna uygun bir gösterge uzunluğu seçilmelidir.
Sonuç: Camlı Seviye Göstergeleri Neden Önemlidir?
Camlı seviye göstergeleri, sıvı seviyesini doğrudan gözlemleyerek sistemin güvenli ve verimli çalışmasını sağlar. Refleks ve transparent tipleri sayesinde farklı basınç ve sıcaklık koşullarına uyum sağlayarak geniş bir kullanım yelpazesi sunar. Borosilikat camın dayanıklılığı ve kolay montaj özellikleri, bu ekipmanları endüstriyel sistemlerin vazgeçilmez bir parçası haline getirir.
