Manyetik Seviye Göstergeleri: Özellikleri, Çalışma Prensibi ve Kullanım Alanları

Manyetik seviye göstergeleri, tanklarda sıvı seviyesini hassas bir şekilde ölçmek ve izlemek için kullanılan gelişmiş bir teknolojidir. Birleşik kaplar prensibi ve manyetik tahrik mekanizmasını birleştirerek, sıvı seviyesinin görsel olarak takip edilmesini sağlar. Bu yazıda manyetik seviye göstergelerinin çalışma prensibi, teknik özellikleri ve kullanım alanlarına dair detayları bulabilirsiniz.

Manyetik Seviye Göstergeleri Nedir?

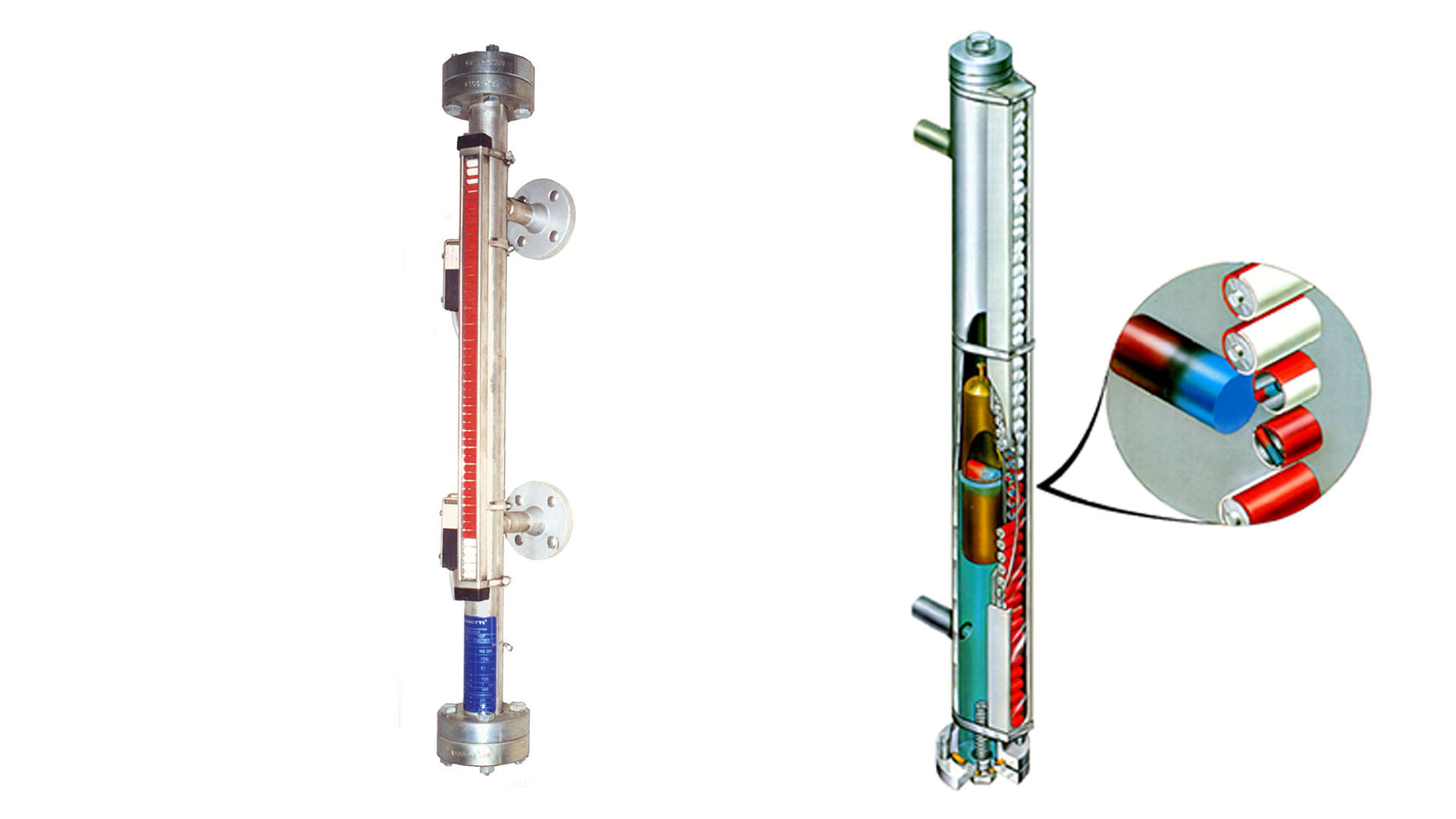

Manyetik seviye göstergeleri, bir tank içindeki sıvı seviyesini görmek için alt ve üst flanşlarla monte edilen, şamandıra ile çalışan seviye kontrol cihazlarıdır. Şamandıra, tankın içindeki sıvı seviyesine bağlı olarak hareket eder ve sabit mıknatıs mekanizması sayesinde dışarıdaki makaraları harekete geçirir. Bu makaralardaki renkli ayrım sayesinde sıvı seviyesi kolayca gözlemlenebilir.



Manyetik Seviye Göstergelerinin Çalışma Prensibi

Manyetik seviye göstergeleri, birleşik kaplar prensibi, Arşimet kanunu ve mıknatısların çekim ve itim özelliklerine dayanarak çalışır. Çalışma mekanizması şu şekilde işler:

  1. Şamandıra Hareketi:
    Tanktaki sıvı seviyesi değiştikçe, şamandıra sıvının yüzeyinde hareket eder. Şamandıra içinde bulunan sabit mıknatıs bu hareketi dışarıdaki göstergeye iletir.
  2. Manyetik Tahrik:
    Şamandıra mıknatısı, gösterge gövdesinin dışındaki profil muhafaza içindeki makaraları harekete geçirir. Makaralar üzerindeki renk ayrımı (kırmızı sıvı fazı / beyaz gaz fazı) sıvı seviyesinin kolayca görülmesini sağlar.
  3. Gözetleme Mesafesi:
    Gösterge, bağlantı eksenleri arasındaki mesafeye göre özelleştirilebilir ve tank boyutuna uygun bir şekilde üretilebilir.

Manyetik Seviye Göstergelerinin Teknik Özellikleri

  1. Gövde ve Flanş Malzemesi:

             Gövde malzemesi amanyetik özellikli östenitik paslanmaz çelik malzemedendir. Flanşlı

             bağlantılar ise akışkanın özelliklerine bağlı olarak karbon çelik veya paslanmaz çelik olabilir.

  1. Şamandıra ve Gösterge Skalası:

Şamandıra, sıvının yoğunluğu ve çalışma şartlarına göre özel olarak tasarlanır.

              Gösterge skalası üzerindeki makaralar, sıvı ve gaz fazını net bir şekilde ayırt etmek için renk

              kodlarına sahiptir.

  1. Fabrikasyon İmalat:
    Manyetik seviye göstergeleri, farklı akışkan türleri ve uygulama ihtiyaçlarına göre özel olarak üretilebilir.
  2. Otomasyona Entegrasyon:
    Manyetik sensörler ve duyarga çubukları eklenerek, sıvı seviyesi sinyal olarak dışarıya iletilebilir ve otomasyon sistemine entegre edilebilir.





  1. Tasarım – Sertifikasyon  :

Manyetik seviye göstergeleri PED 2014/68/EU Basınçlı Ekipmanlar Yönetmeliğine tabidir ve CE markalaması taşırlar.

            İstek üzerine göstergelerle birlikte EN 10204 3.1 malzeme ve test sertifikaları temin edilebilir.



Manyetik Seviye Göstergelerinin Avantajları

  1. Doğrudan Görsel İzleme:
    Sıvı seviyesi, renk ayrımı ile net bir şekilde gözlemlenir.
  2. Dayanıklılık ve Güvenilirlik:
    Manyetik sistem sayesinde, yüksek sıcaklık ve basınç koşullarında güvenilir performans sunar.
  3. Geniş Uygulama Alanı:
    Çeşitli akışkan türlerine ve tank boyutlarına göre özelleştirilebilir.
  4. Otomasyon Uyumlu:
    Manyetik sensörlerle, otomasyon sistemlerine sorunsuz bir şekilde entegre edilebilir.
  5. Düşük Bakım Gereksinimi:
    Mekanik tasarımı ve dayanıklı yapısıyla uzun süreli kullanım sağlar.

Manyetik Seviye Göstergelerinin Kullanım Alanları

Manyetik seviye göstergeleri, endüstriyel tesislerde geniş bir kullanım yelpazesine sahiptir. Başlıca kullanım alanları şunlardır:

  • Kimya ve Petrokimya Endüstrisi: Aşındırıcı veya toksik sıvıların seviyesinin hassas bir şekilde kontrolü için.
  • Enerji Üretim Tesisleri: Buhar kazanlarında sıvı seviyesinin izlenmesi için.
  • Su ve Atık Su Yönetimi: Su depolama tanklarında ve atık su arıtma sistemlerinde sıvı seviyesi kontrolü sağlar.
  • Gıda ve İçecek Endüstrisi: Hijyen standartlarına uygun olarak sıvı depolama tanklarında kullanılır.

Doğru Manyetik Seviye Göstergesi Seçimi

Seviye göstergesi seçerken şu kriterler dikkate alınmalıdır:

  1. Akışkan Özellikleri: Sıvının yoğunluğu ve viskozitesi ve kimyasal özellikleri belirlenmelidir.
  2. Çalışma Şartları: Maksimum basınç ve sıcaklık değerleri göz önünde bulundurulmalıdır.
  3. Bağlantı Detayları: Bağlantı şekli (flanş, dişli,kaynaklı), çapı ve bağlantı eksenleri arasındaki mesafe seçime uygun olmalıdır.
  4. Otomasyon Gereksinimleri: Sistem otomasyona entegre edilecekse manyetik sensör ve duyarga çubuklarının varlığına dikkat edilmelidir.

Sonuç: Manyetik Seviye Göstergelerinin Önemi

Manyetik seviye göstergeleri, sıvı seviyesi kontrolünde hassasiyet, dayanıklılık ve otomasyon uyumluluğu sunar. Gelişmiş tasarımı, düşük bakım gereksinimi ve geniş uygulama alanları ile endüstriyel süreçlerin vazgeçilmez bir parçasıdır. Doğru seçim ve entegrasyon ile hem güvenlik hem de operasyonel verimlilik artırılabilir.
