Endüstriyel tesislerde akışkanların güvenli ve kontrollü şekilde taşınması, proses sürekliliği ve ekipman güvenliği açısından büyük önem taşır. Ancak işletme koşullarında meydana gelen basınç değişimleri, pompa duruşları veya sistem dengesizlikleri nedeniyle akışkanın ters yönde hareket etmesi mümkündür. Geri akış (backflow) olarak adlandırılan bu durum, ekipman hasarlarına, enerji kayıplarına, proses verimsizliklerine ve plansız duruşlara yol açabilir.

Bu risklerin önlenmesinde kritik rol oynayan çek vanalar, akışkanın yalnızca tek yönde ilerlemesine izin veren otomatik kontrol elemanlarıdır. Doğru seçilen çek vana, sistem güvenliğini artırırken işletme maliyetlerinin azaltılmasına da katkı sağlar.

Çek Vana Nedir?

Çek vana, akışkanın yalnızca belirlenen yönde ilerlemesini sağlayan ve geri akışı otomatik olarak engelleyen bir vana türüdür. Harici enerjiye, aktüatöre veya operatör müdahalesine ihtiyaç duymadan çalışır.

Akış yönünde yeterli basınç oluştuğunda vana açılır. Akış durduğunda veya ters yönde hareket başladığında ise vana kapanarak geri akışı önler. Bu çalışma prensibi sayesinde çek vanalar;

  • Pompa ve kompresörlerin korunmasına,
  • Eşanjör ve kazan sistemlerinin güvenli çalışmasına,
  • Su darbesi etkilerinin azaltılmasına,
  • Proses güvenilirliğinin artırılmasına,
  • Bakım ve duruş maliyetlerinin düşürülmesine katkı sağlar.

Geri Akış Neden Risk Oluşturur?

Birçok endüstriyel uygulamada sistem bileşenleri yalnızca belirli bir akış yönüne göre tasarlanır. Geri akış meydana geldiğinde ise ekipmanlar tasarım sınırlarının dışında yüklenebilir. Geri akışın neden olabileceği başlıca sorunlar ise:

  • Pompa pervanelerinde hasar oluşması,
  • Basınç dengesizlikleri nedeniyle ekipman ömrünün kısalması,
  • Hat içerisinde titreşim ve gürültü oluşması,
  • Su darbesi kaynaklı mekanik zorlanmalar,
  • Üretim süreçlerinde verimlilik kayıpları,
  • Plansız bakım ve duruş maliyetlerinin artması.

Bu nedenle çek vana seçimi yalnızca bir vana tercihi değil, aynı zamanda sistem güvenliği ve işletme sürekliliği açısından stratejik bir karardır.

Her Uygulama İçin Aynı Tip Çek Vana Uygun Mudur?

Çek vanalar aynı temel görevi yerine getirse de her uygulama için aynı tasarım uygun olmayabilir. Akışkanın özellikleri, sıcaklık değeri, basınç seviyesi, montaj alanı, hat çapı ve proses koşulları çek vana seçiminde belirleyici kriterlerdir. Bu nedenle endüstriyel sistemlerde en yaygın kullanılan çözümler arasında yer alan lift tip ve disko tip çek vanalar farklı ihtiyaçlara cevap verir.

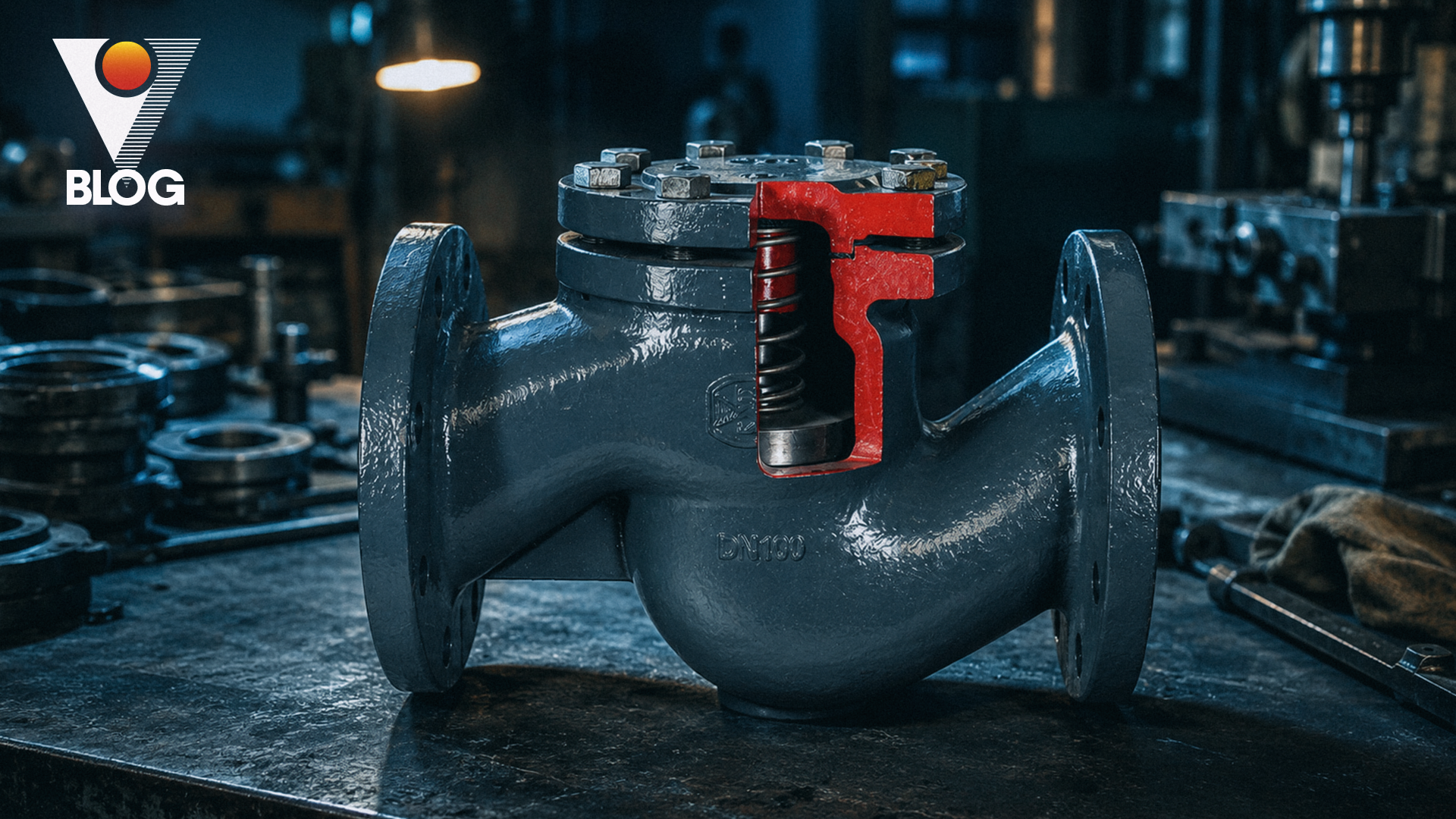

Bonetti Lift Tip Çek Vanalar

Bonetti Lift Tip Çek Vanalar, yay destekli disk mekanizmasıyla çalışan geri döndürmez vana çözümleridir. Akış yönünde oluşan basınç diski kaldırırken, akış durduğunda yay kuvveti ve geri basınç etkisiyle disk tekrar oturma yüzeyine dönerek sızdırmazlığı sağlar. Metal-metal sızdırmazlık yapısına sahip Bonetti Lift Tip Çek Vanalar, yüksek sıcaklık ve zorlu proses koşullarında güvenilir çalışma performansı sunar. Sızdırmazlık, metal disk ile metal oturma yüzeyi arasındaki temasla sağlandığından buhar ve sıcak akışkan uygulamalarında uzun ömürlü kullanım avantajı sağlar. Başlıca uygulama alanları:

  • Buhar sistemleri
  • Kızgın su hatları
  • Sıcak su uygulamaları
  • Basınçlı hava sistemleri
  • Kızgın yağ uygulamaları
  • Endüstriyel proses hatları

Bonetti çek vanalar PN16, PN25 ve PN40 basınç sınıflarında, DN15-DN250 ölçü aralığında sunulmaktadır. Tasarımın önemli avantajlarından biri, özellikle büyük çaplarda kullanılan kılavuzlamalı disk yapısıdır. Bu yapı sayesinde disk eksenel olarak dengeli hareket eder, türbülans ve titreşim etkileri azaltılır ve daha kararlı bir kapanma performansı elde edilir.

Valftek Disco Tip Çek Vanalar

Montaj alanının sınırlı olduğu uygulamalarda kompakt tasarımlar önemli avantaj sağlar. Valftek Disco Tip Çek Vanalar, iki flanş arasına monte edilen wafer tip (ara flanş montajlı) kompakt yapıları sayesinde minimum montaj alanlarına uyum sağlar. Kompakt yapıları, hafif tasarımları ve kolay montaj özellikleriyle birçok farklı uygulamada tercih edilir. Disko tip çek vanaların kullanım alanları:

  • Su sistemleri
  • Sıcak su uygulamaları
  • Kızgın su sistemleri
  • Buhar hatları
  • Basınçlı hava sistemleri
  • Gaz uygulamaları

Valftek Disco Tip Çek Vanaların öne çıkan avantajları:

  • Kompakt ve hafif tasarım
  • Düşük montaj mesafesi ihtiyacı
  • Her pozisyonda montaj imkanı
  • Metal-metal sızdırmazlık
  • Hızlı kapanma karakteristiği
  • Yer tasarrufu sağlayan wafer tip yapı

Özellikle HVAC sistemleri, mekanik tesisatlar, pompa istasyonları ve sınırlı alan bulunan proses hatlarında etkili bir geri akış kontrol çözümü sunar.



Doğru Çek Vana Seçimi Neden Önemlidir?

Çek vana seçiminde yalnızca boru çapının dikkate alınması yeterli değildir. Akışkanın türü, çalışma basıncı ve sıcaklığı, debi değerleri, montaj yönü ve sistem dinamikleri birlikte değerlendirilmelidir. Ayrıca titreşim ve su darbesi riski gibi işletme koşulları da doğru vana tipinin belirlenmesinde önemli rol oynar.

Uygulamaya uygun olmayan bir çek vana seçimi; erken aşınma, yetersiz sızdırmazlık, titreşim ve gürültü problemleri gibi istenmeyen sonuçlara yol açabilir. Bunun yanında enerji kayıpları ve beklenmeyen bakım maliyetleri de sistem verimliliğini olumsuz etkileyebilir.

Bu nedenle çek vana seçiminde yalnızca ürün özellikleri değil, sistemin tüm çalışma koşulları göz önünde bulundurulmalıdır. Doğru seçilen bir çek vana, ekipmanların korunmasına ve işletmenin uzun vadeli performansına katkı sağlar.

Geri Akış Kontrolünde Güvenilir Çözümün Anahtarı

Geri akışın kontrol altına alınması; proses güvenliği, ekipman koruması ve işletme sürekliliği açısından temel gerekliliklerden biridir. Çek vanalar bu görevi otomatik olarak yerine getirirken, doğru ürün seçimi sistem performansını doğrudan etkiler.

Uygulamanın ihtiyaçlarına göre tercih edilen çek vana tipi; ekipman ömrünün uzatılmasına, bakım maliyetlerinin azaltılmasına ve sistem verimliliğinin korunmasına katkı sağlar.

Valftek ürün portföyünde yer alan Bonetti Lift Tip Çek Vanalar ve Valftek Disco Tip Çek Vanalar, farklı proses koşullarına uygun çözümler sunarak endüstriyel tesislerde güvenilir geri akış kontrolünü desteklemektedir.



Sıkça Sorulan Sorular (S.S.S.)

Çek vana ile küresel vana arasındaki fark nedir?

Küresel vanalar akışın manuel olarak açılıp kapatılması için kullanılır. Çek vanalar ise operatör müdahalesi olmadan akış yönüne bağlı olarak otomatik açılıp kapanır ve geri akışı önler.

Çek vana neden pompa çıkışına monte edilir?

Pompa durduğunda oluşabilecek ters akışın pompaya zarar vermesini önlemek için çek vanalar genellikle pompa çıkışında kullanılır.

Lift tip çek vana hangi uygulamalarda tercih edilir?

Lift tip çek vanalar; buhar, kızgın su, sıcak su, basınçlı hava ve yüksek sıcaklıklı proses uygulamalarında yaygın olarak tercih edilir.

Disco tip çek vana hangi avantajları sunar?

Kompakt yapısı, düşük montaj alanı ihtiyacı, hafif tasarımı ve hızlı kapanma karakteristiği sayesinde özellikle mekanik tesisat ve HVAC uygulamalarında avantaj sağlar.

Çek vana yatay ve dikey hatlarda kullanılabilir mi?

Vana tipine ve tasarımına bağlı olarak hem yatay hem de dikey montaj mümkündür. Uygulama öncesinde üretici tavsiyelerinin değerlendirilmesi gerekir.

Çek vana seçerken hangi kriterler dikkate alınmalıdır?

Akışkan türü, basınç, sıcaklık, debi, montaj pozisyonu ve sistem dinamikleri çek vana seçiminde dikkate alınması gereken temel kriterlerdir.
